安装

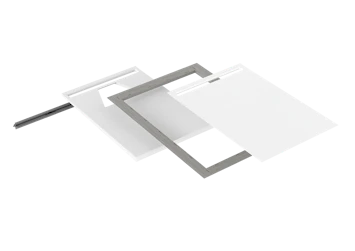

NEXSYS 4-in-1 System

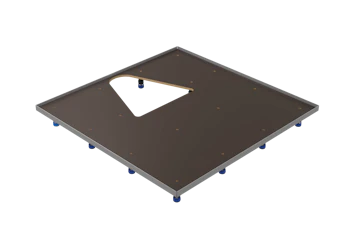

SBN – SYSTEMBOARD NEXSYS

犹如第二层地面

将我们预装的NEXSYS淋浴盘与新的包含隔音件的Systemboard SBN组合使用。

• 平坦表面易于找平
• 快速调整可以从上方进行高度调节的支脚
• 地平式表面便于安装淋浴盘
• 结实耐用的材料能承受点负荷，避免出现硅胶裂缝
• 高度可调节的支脚内置隔音

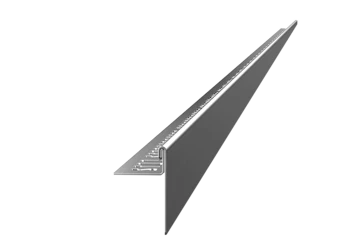

NEXSYS SLOPING SUPPORT

available in 4 versions:

• 1160mm long, Left hand vesion
• 2000mm long, Left hand vesion
• 1160mm long, Right hand version
• 2000mm long, Right hand version

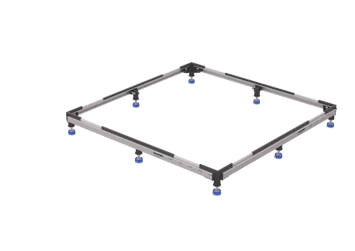

淋浴盘支脚架FR 5300 FLEX

灵活系统

• 适用于CAYONOPLAN、CONOFLAT、SCONA、SUPERPLAN、SUPERPLAN PLUS、DUSCHPLAN
• 适用于纯平及超平式淋浴盘
• 尺寸最大可调整至90 x 90 cm、120 x 120 cm及150 x 180 cm，适用于正方形及长方形淋浴盘，或者100 x 100 cm，适用于扇形或五角形淋浴盘(铝制接合型件可用于所有较小尺寸，可根据型材上的标记进行定长切断)
• 支脚架与KALDEWEI静音配件配合使用，可达到DIN4109/A1的隔音标准(见KALDEWEI隔音证书)

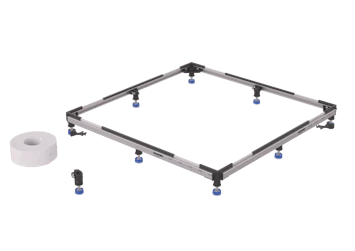

淋浴盘支脚框架FR 5300 FLEX PLUS

灵活系统

• 适用于CAYONOPLAN、CONOFLAT、SCONA、SUPERPLAN、SUPERPLAN PLUS、DUSCHPLAN
• 适用于纯平及超平式淋浴盘
• 尺寸最大可调整至90 x 90 cm、120 x 120 cm及150 x 180 cm(铝制接合型件可用于所有较小尺寸，可定长切断)
• 支脚架与KALDEWEI静音配件配合使用，可达到DIN4109/A1的隔音标准(详情请见KALDEWEI隔音证书)
• 附加供货范围：WAS70隔音带，2个底部固定件，1个额外用于在特殊安装情况下加强稳定性的支脚配件

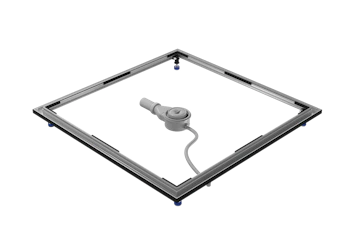

ESR Floor-Level

安全系统

• 用于KALDEWEI矩形淋浴盘简便、安全的地平式安装。
• 尺寸适合淋浴盘的预安装铝框架
• 包括所有相关安装零部件的完整系统
• 3D Flex支脚可垂直或水平调节，从而避开地面所有障碍
• 更多手工更换独立性 - ESR可在制造安装槽之前或之后安放，
  全部铺地面及铺瓷砖工作完成后可安放淋浴盘。

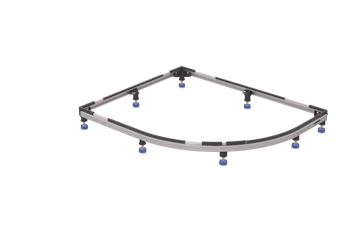

淋浴盘支脚框架FR 5300 FLEX 适用于ZIRKON

灵活系统

• 适用于ZIRKON
• 适用于各种安装类型
• 尺寸100 x 100 cm
• 适合各种淋浴盘尺寸
• KALDEWEI 3D Flex支脚系统可根据现场情况进行调整

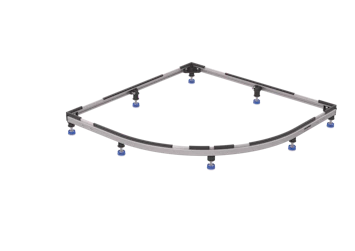

淋浴盘支脚框架FR 5300 FLEX ARRONDO

灵活系统

• 适用于ARRONDO
• 适用于各种安装类型
• 尺寸100 x 100 cm
• 铝连接成型件可针对ARRONDO所有较小尺寸进行调整
• KALDEWEI 3D Flex支脚系统可根据现场情况进行调整

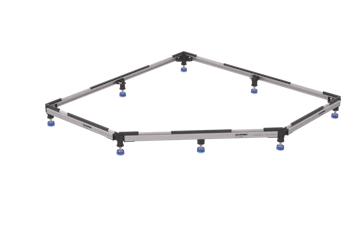

淋浴盘支脚框架FR 5300 FLEX CORNEZZA

灵活系统

• 适用于CORNEZZA
• 适用于各种安装类型
• 尺寸100 x 100 cm
• 适合淋浴盘尺寸90 x 90 cm
• KALDEWEI 3D Flex支脚系统可根据现场情况进行调整

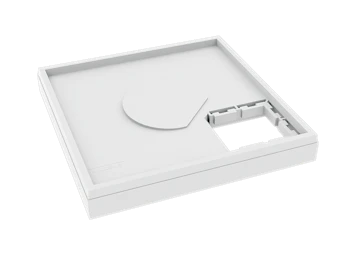

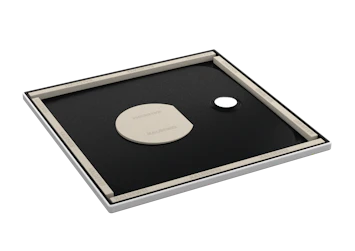

纯平浴缸托架

进入产品一览表­­

• 纯平安装的成套系统
• 出厂预装托架系统
• 包含确保高负荷能力的中央支承系统
• 实现较低的总安装高度
• KALDEWEI密封套件实现符合标准的密封
• 满足DIN 4109标准的提高隔音要求、
奥地利标准B 8115-2以及VDI 4100标准III级隔音等级

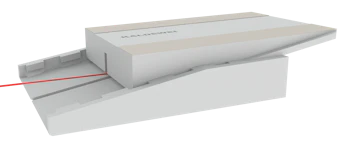

中部支承系统MAS 5305

适用于SUPERPLAN、SUPERPLAN PLUS、DUSCHPLAN(深度2.5及6.5 cm)，ARRONDO、CORNEZZA、ZIRKON(3.5和6.5 cm)、CAYONOPLAN(1.8及2.5 cm)

• 侧面长度大于90 cm需要中部支撑
• 可与FR FLEX及ESR FLOOR-LEVEL组合使用
• 聚丙乙烯泡沫塑料楔形系统，高度根据安装情况从48mm - 135 mm灵活可调

延长套装MAS 5305

• 商品号68807745 0000

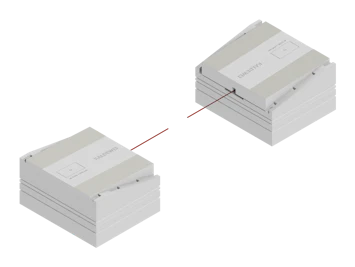

中部支承系统MAS 5315

适用于CONOFLAT

• 侧面长度大于=90 cm起需要中部支撑
• 可与FR 5300及ESR FLOOR-LEVEL组合使用
• 聚丙乙烯泡沫塑料楔形系统，高度根据安装情况从50mm - 137mm灵活可调

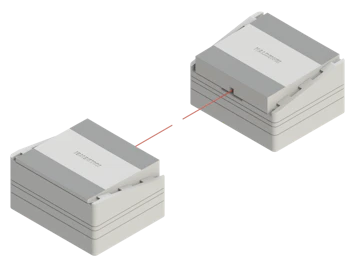

中部支承系统MAS 5335

适用于SCONA

• 可与FR 5300及ESR地平式组合使用
• 商品号688077460000

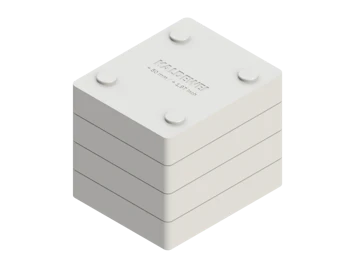

延长套装MAS 5315和5335

适用于CONOFLAT和SCONA

• 商品号 688077440000

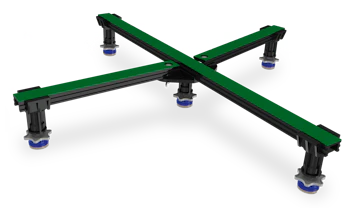

淋浴盘支脚架Universal 5200

• 5个高度可调的螺纹支脚(96至141 mm及141至186 mm)
• 支脚的两臂和连结点可以根据实际需要而调节位置
• 可用于深度达6.5 cm，尺寸达90 x 90 cm的淋浴盘

浴缸锚栓

卡德维浴缸锚栓将浴缸或淋浴盘牢牢固定在墙上，并具有防噪音功能。一套含两只浴缸锚栓，在任何安装环境下均能实现快速简便的安装。
